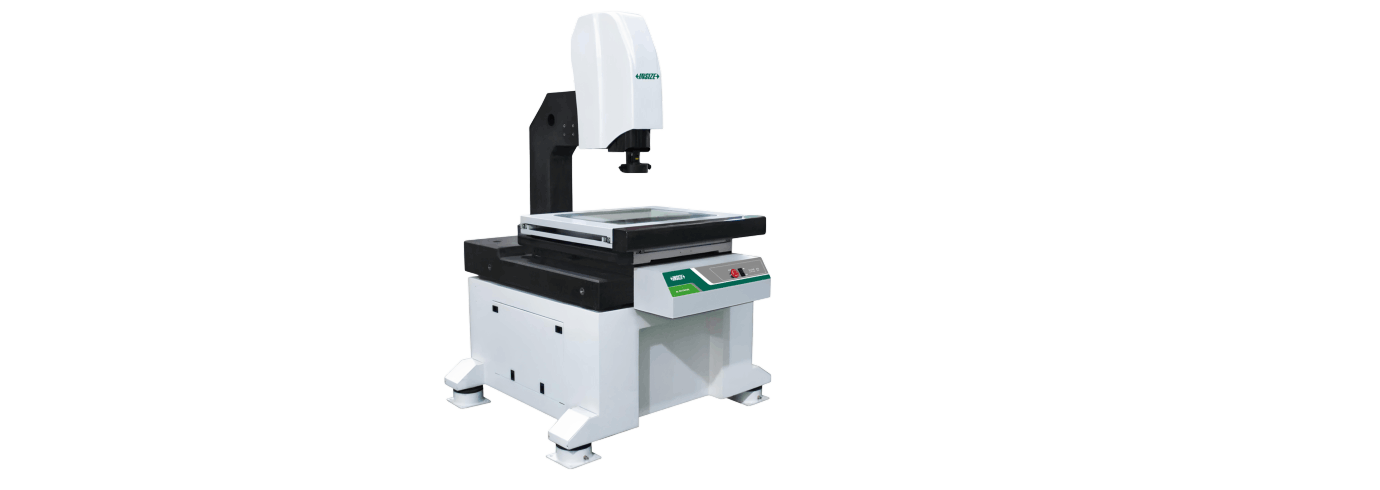

Střední CNC optické měřicí přístroje série ISD-V500
CNC optické měřicí přístroje INSIZE série ISD-V500 se řadí ke stacionárním přístrojů střední velikosti s praktickým CNC ovládáním. Disponují objektivem se zabudovaným koaxiálním světlem a programovatelným LED kruhovým osvětlením, které je umístěno pod skleněnou částí měřicí plochy.
Kamerové měřicí přístroje ISD-V500 dokážou změřit délky, šířky i průměry požadovaných objektů s maximální výškou 200 mm a maximální hmotností 30 kg. Automaticky zaostřují na měřený předmět, detekují jeho profil a hrany, skenují kontury a určují souřadnicové body společně s úhly mezi dvěma liniemi objektu. Naměřené hodnoty lze snadno exportovat do programu CAD, Excel či Word a následně s nimi pohodlně pracovat.
Středně velké CNC optické měřicí přístroje série ISD-V500 se dodávají jako kompletní pracoviště včetně počítače a profesionálního softwaru.
ISD-V500N | ISD-V501N | ISD-V500HN | ISD-V501HN | ||
Přístroj | |||||
Osvětlení | povrchu | koaxiální světlo, LED světlo | koaxiální světlo, LED světlo | koaxiální světlo, LED světlo | koaxiální světlo, LED světlo |
obrysu | LED světlo | LED světlo | LED světlo | LED světlo | |
Rozměry měř. plochy (D׊) | 786×636 mm | 846×696 mm | 786×636 mm | 846×696 mm | |
Rozměry skleněné plochy (D׊) | 570×470 mm | 570×470 mm | 570×470 mm | 570×470 mm | |
Rozměry přístroje (D׊×V) | 1270×1200×1870 mm | 1405×1260×1870 mm | 1270×1200×2070 mm | 1405×1260×2070 mm | |
Hmotnost | 870 kg | 1000 kg | 900 kg | 1030 kg | |
Měření | |||||
Rozsah měření (X×Y×Z) | 470×370×200 mm | 500×400×200 mm | 470×370×400 mm | 500×400×400 mm | |
Rozlišení os X/Y/Z | 0,5 µm | 0,5 µm | 0,5 µm | 0,5 µm | |
Přesnost os X/Y | ≤ (2,5 + L / 200) µm | ≤ (2,5 + L / 200) µm | ≤ (2,5 + L / 200) µm | ≤ (2,5 + L / 200) µm | |
Opakovatelnost os X/Y | 2 µm | 2 µm | 2 µm | 2 µm | |
Zvětšení | 33x až 208,6x (na 24" monitoru) | 33x až 208,6x (na 24" monitoru) | 33x až 208,6x (na 24" monitoru) | 33x až 208,6x (na 24" monitoru) | |
Objektiv | 0,7x - 4,5x (zoom) | 0,7x - 4,5x (zoom) | 0,7x - 4,5x (zoom) | 0,7x - 4,5x (zoom) | |
Max. výška měř. předmětu | 200 mm | 200 mm | 400 mm | 400 mm | |
Max. hmot. měř. předmětu | 30 kg | 30 kg | 30 kg | 30 kg | |
Detailní informace | ISD-V500N » | ISD-V501N » | ISD-V500HN » | ISD-V501HN » |
