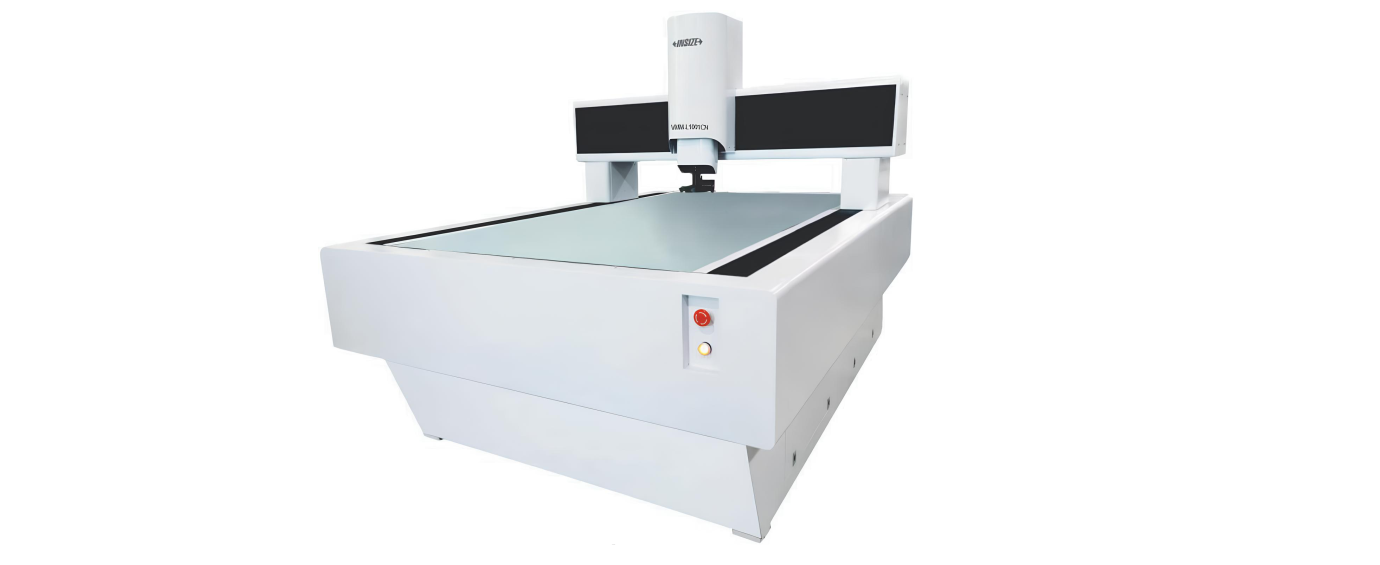

Velké CNC optické měřicí přístroje série VMM-L
Stacionární CNC optické měřicí přístroje INSIZE série VMM-L se vyznačují velkým rozsahem měření. Automaticky měří délky, šířky i průměry předmětů, úhly mezi dvěma liniemi objektu i vzájemnou vzdálenost několika současně měřených dílů. Dokážou také automaticky detekovat hrany, skenovat kontury a zaostřovat na měřené předměty. Kamerové optické měřicí přístroje série VMM-L umožňují naměřené výsledky exportovat do Excelu, Wordu i CAD programu.
Každý model řady VMM-L má zabudovaný objektiv s koaxiálním světlem. Pod skleněnou částí měřicí plochy se nachází programovatelné LED kruhové osvětlení. Součástí dodávky velkých CNC optických měřicích přístrojů je i počítač s profesionálním softwarem.
| VMM-L600CN | VMM-L601CN | VMM-L800CN | VMM-L1000CN | ||
| Přístroj | |||||
| Osvětlení | povrchu | koaxiální světlo, LED světlo | koaxiální světlo, LED světlo | koaxiální světlo, LED světlo | koaxiální světlo, LED světlo |
| obrysu | LED světlo | LED světlo | LED světlo | LED světlo | |
| Rozměry skleněné plochy (D׊) | 765×1238 mm | 702×1543 mm | 902×1643 mm | 1100×1831 mm | |
| Rozměry přístroje (D׊×V) | 1445×1185×1560 mm | 1745×1220×1720 mm | 1850×1420×1720 mm | 2035×1590×1720 mm | |
| Hmotnost | 1000 kg | 1400 kg | 2200 kg | 2900 kg | |
| Měření | |||||
| Rozsah měření (X×Y×Z) | 600×600×200 mm | 600×900×200 mm | 800×1000×200 mm | 1000×1200×200 mm | |
| Rozlišení os X/Y/Z | 0,5 µm | 0,5 µm | 0,5 µm | 0,5 µm | |
| Přesnost os X/Y | ≤ (3,5 + L / 200) µm | ≤ (3,5 + L / 200) µm | ≤ (3,5 + L / 200) µm | ≤ (3,5 + L / 200) µm | |
| Opakovatelnost os X/Y | 2 µm | 2 µm | 2 µm | 2 µm | |
| Zvětšení | 33x - 208,6x (na 24" monitoru) | 33x - 208,6x (na 24" monitoru) | 33x - 208,6x (na 24" monitoru) | 33x - 208,6x (na 24" monitoru) | |
| Objektiv | 0,7x - 4,5x (zoom) | 0,7x - 4,5x (zoom) | 0,7x - 4,5x (zoom) | 0,7x - 4,5x (zoom) | |
| Max. výška měř. předmětu | 200 mm | 200 mm | 200 mm | 200 mm | |
| Max. hmot. měř. předmětu | 35 kg | 35 kg | 35 kg | 30 kg | |
| Detailní informace | VMM-L600CN » | VMM-L601CN » | VMM-L800CN » | VMM-L1000CN » | |
